LED-Stripes from rgbrotate
- ATtiny2313 @ 20MHz
- kontrolliert 2 Streifen (a 8 RGB LEDs, also 48 Kanaele)
- vollstaendig einseitiges Layout, von Hand gut aetzbar
- 5 Adress-Loetjumper
- ISP/SPI und UART liegen voll auf dem Bus
- Firmware von allen Slaves auf einmal updatebar
- Schaltplan und Layout als pdf
Testaufbau von 9 Slaves (fuer 18 Streifen) auf Backplane.
Erster Probelauf im neuen Gehaeuse.

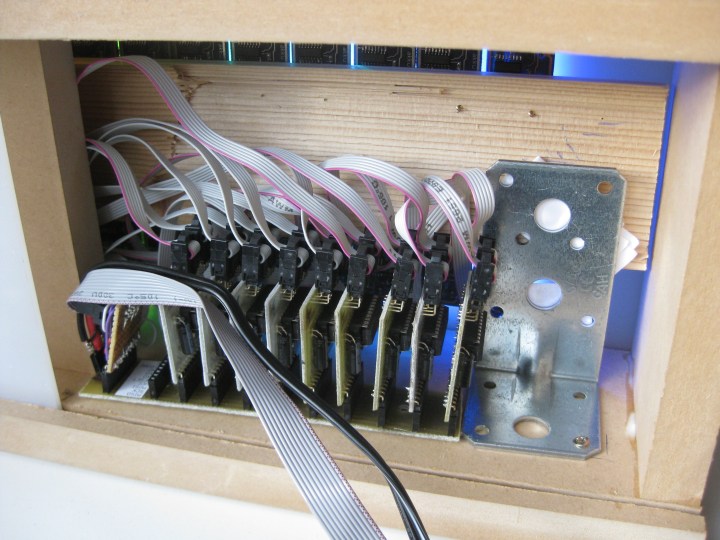

Das 9-Kernige Herz des Lichts.
Endlich lackiert, gleich viel huebscher.
